keratograph干眼检测设备

简要描述:

Keratograph眼表综合分析仪,干眼综合诊断时代已来临,国内*款全面干眼检查设备,可综合应用于角膜眼表、屈光、白内障、青光眼等领域,是干眼门诊建设必备检查设备。

更新时间:2018-11-29

发邮件给我们:616528239@qq.com

分享到: 1
在线留言
keratograph干眼检测设备

Keratograph眼表综合分析仪



建议检查流程



1

Tear Meniscus Height 泪河高度

泪液分泌量,泪河连续性

2

NIKBUT泪膜破裂时间

泪膜稳定性

3

R-scan眼红分级

是否伴随明显炎症

4

Lipid layer脂质层观察

腺体分泌功能正常与否

5

Meibo-scan睑板腺拍照

腺体正常与否

6

睑板腺开口观察

腺口是否堵塞

7

Imaging 角膜点染观察

角膜上皮完整性







操作规范及读图方法



01

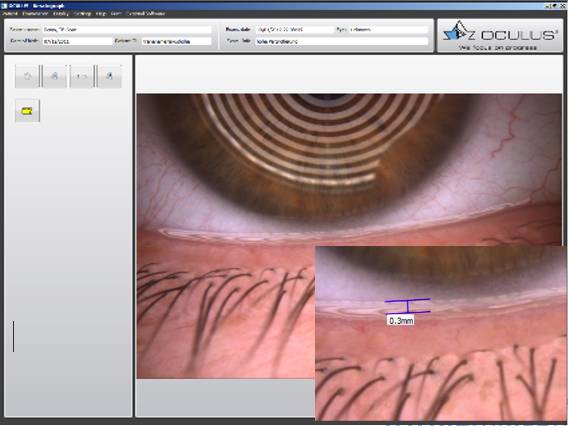

Tear Meniscus Height 泪河高度









读图方法

泪河高度是判断泪液分泌量的重要指标,此设备临界值TMH:0.2mm,TMH≥0.2mm即泪液分泌正常,排除泪液缺乏型干眼;TMH<0.2mm即泪液分泌不正常,考虑泪液缺乏型干眼。泪河不连续或者凸凹不平者,考虑结膜松弛或睑缘改变(如图2)。



图1

图2







操作规范

两种模式供选择:白光、红外光。对焦位置应在下泪河处,建议红外光模式下对焦,对焦清晰即泪河边界清晰时, 迅速点击采集按钮或者踩脚踏即可;如患者泪河较窄,红外光下不能取得清晰图像时,红外光模式下对焦,对焦清晰,选择白光光源,迅速点击采集按钮或者踩脚踏。点击左上角标尺按钮,点击鼠标由泪河上边缘拉动至下边缘,即泪河高度值。



02

NIKBUT泪膜破裂时间









读图方法

正常,0级;首次破裂时间:>10s,平均破裂时间:>14s

临界,1级;首次破裂时间:6-9s,平均破裂时间:7-13s

干眼,2级;首次破裂时间:<5s, 平均破裂时间:<7s

  • Breakup(first)首次破裂时间,记录破裂时间和位置;

  • Breakup(avg.)平均破裂时间,为泪膜整体稳定性提供真实依据;

  • Classification干眼分级:0级正常;1级临界;2级干眼.方便临床医生快速诊断干眼;

  • 泪膜破裂面积百分比曲线,客观呈现泪膜破裂与干眼的关系;

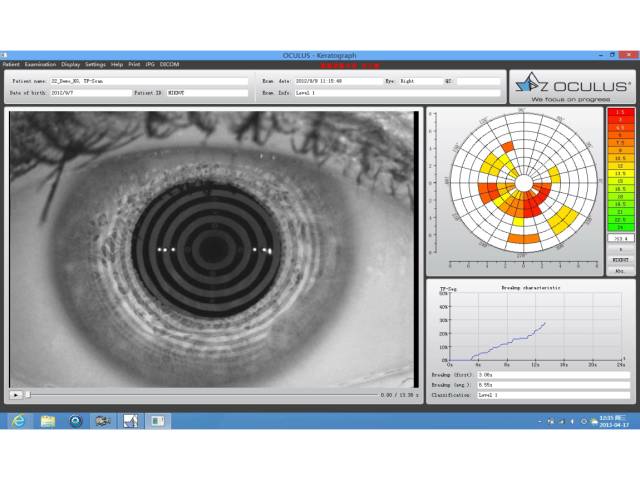

  • 检测时间录像(图3)左半部分,完整记录检测时间内患者泪膜的动态变化过程。

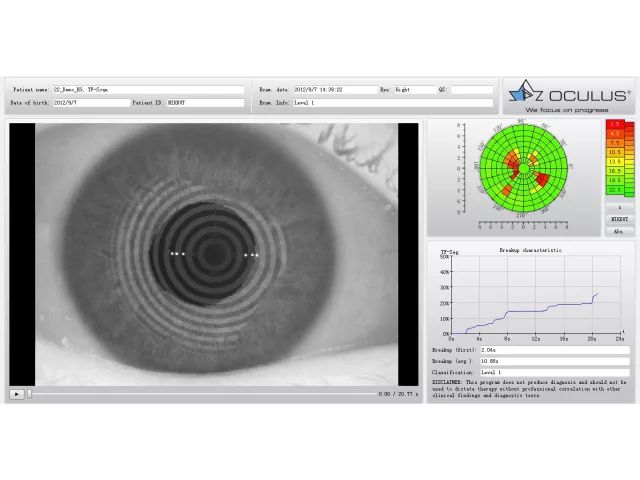

图3

图4

若条件允许,标注测量时的环境湿度,和温度;

检测时间超过16秒,右侧的靶状图中泪膜完好的区域会显示绿色。







操作规范

此项检查需要患者良好的配合,检查前与患者沟通配合要求尤为重要。当焦距调整好后,界面出现“… Blink 2 times …”需提示病人进行闭眼、睁眼两次重复动作,之后保持睁眼状态,直到患者自动闭眼或采集停止即可进行另一只眼采集。对于儿童或难配合的患者,可叮嘱患者自动计时后默数10S即可闭眼休息。



03

R-Scan眼红分析









读图方法

自动分析结膜、睫状充血程度,以及鼻侧和颞侧充血等级,便于用药指导和治疗随访。

正常充血程度:0级为婴幼儿状态,1-2级为正常,>2级为异常。

操作规范

对焦在角膜表面,同时将弥散片标记覆盖在角膜上,老人或上睑下垂患者拍照时需叮嘱患者眼睛睁大(扫描面积≥4mm²),点击采集按钮或者踩脚踏即可采集图片。
